Kapunyitó kábelezés

A kapunyitó kábelezés az elektromos kapurendszerek egyik legkritikusabb része, hiszen a biztonság és a stabil működés nagymértékben ezen múlik. Amennyiben a vezetékek hibásan kerülnek kialakításra, az könnyen vezethet akadozó működéshez, motorhibához vagy akár teljes rendszerleálláshoz is.

Ezért minden tolókapu és kétszárnyú kapunyitó esetében elengedhetetlen a gondosan megtervezett és szakszerűen kivitelezett kábelezés. Az alábbiakban részletesen ismertetjük a kapumotor bekötésének fő lépéseit, a vezérlés és kiegészítők szerepét, valamint a kábelezés során figyelembe veendő legfontosabb szempontokat.

Miért kulcskérdés a kapunyitó kábelezés?

A kapunyitó kábelezés teremti meg a kapcsolatot a rendszer minden eleme között. A motor, a vezérlő, a biztonsági érzékelők és a távirányító egyaránt ezen keresztül kommunikál. Mivel erősáramú berendezésről van szó, a kábelek minősége és a megfelelő bekötés alapfeltétel a hosszú élettartamhoz és a biztonságos működéshez. A nem szakszerű kivitelezés nemcsak meghibásodást, hanem komoly balesetveszélyt is jelenthet.

A kapunyitó telepítés és kábelezés főbb lépései

A telepítés első fázisa a részletes kábelezési terv elkészítése. Ebben pontosan rögzíteni kell, hol futnak a vezetékek, milyen hossz szükséges, illetve mely típusú kábelek használata ajánlott. A legtöbb esetben rézvezetékekkel és árnyékolt, több eres kábelekkel dolgoznak, amelyek segítenek elkerülni a külső zavarokat.

A vezérlőegység a rendszer központja, így annak bekötése külön figyelmet igényel. Innen futnak a jelek a motorhoz és az összes biztonsági kiegészítőhöz. A kapumotort stabil, 230V-os hálózatról kell működtetni, megfelelő biztosítékkal és földeléssel kiegészítve. A fotocellák, villogók és antennák kábelezése szintén kulcsszerepet játszik a biztonságos és zökkenőmentes működésben.

Elektromos kapumotorok és a kábelezés sajátosságai

A kábelezés módja mindig a motor típusától függ, hiszen eltérő kialakítást igényel egy tolókapu és egy kétszárnyú rendszer.

Tolókapu kábelezés

A tolókapuknál több vezetéket kell bekötni a motor, a biztonsági érzékelők és a jelzőfények működéséhez. A kültéri körülmények miatt alapvető követelmény az időjárásálló szigetelés és a masszív kivitel. Mivel a tolókapu csak egy irányba mozog, a 230V-os feszültséget elegendő a motornál kiépíteni. Innen indul az árnyékolt kábel, amely a kapu másik végén lévő pillérig vezet. A hibák elkerülése érdekében célszerű a vezetékeket kb. egy méter ráhagyással szerelni.

Kétszárnyú kapunyitó kábelezés

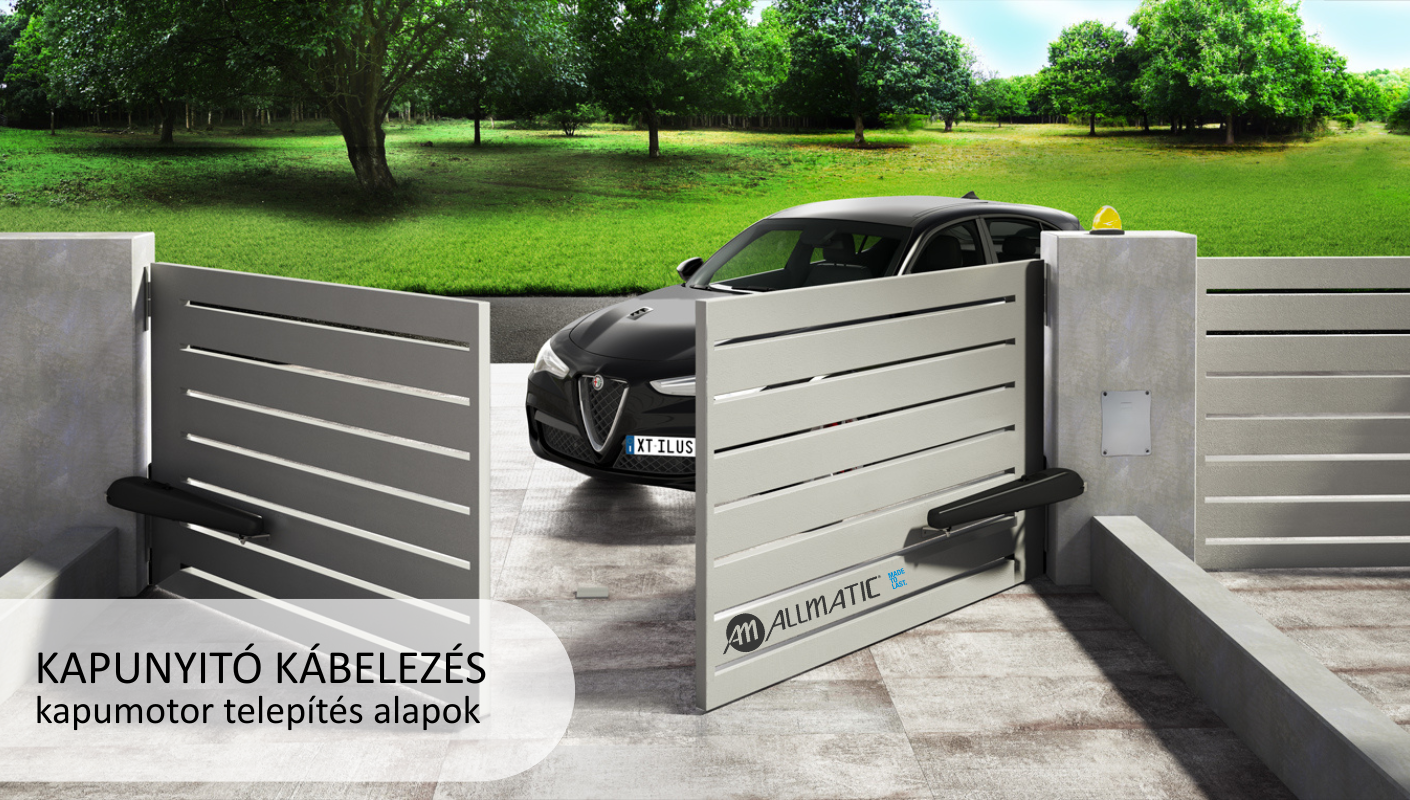

A kétszárnyú rendszerek két motorral működnek, így még fontosabb a megfelelő árnyékolás és földelés. Ez biztosítja, hogy a két szárny pontosan összehangoltan mozogjon. A vezérlődobozt mindig arra az oldalra kell telepíteni, ahol egyszerűbben hozzáférhető a 230V-os kiállás. Innen kell a vezetéket áthúzni a másik motorhoz, amelynél szintén érdemes kb. 2 méter ráhagyással számolni. Az infrasorompók külön csőben való bekötése ajánlott, hasonlóan a tolókapus kialakításhoz.

Milyen kábeleket használjunk a kapunyitó kábelezés során?

Az egyes funkciókhoz mindig a megfelelő vezeték szükséges:

• Tápellátás: 3×1,5 mm²
• Fotocella: 6×0,22 mm²
• Villogó lámpa: 2×0,75 mm²
• Antenna: 50 ohmos koaxiális kábel
• Motor: 230 V esetén 4×1,5 mm², 24 V esetén 2×1,5 mm²

Fontos hangsúlyozni, hogy ezek általános ajánlások. A tényleges kábelméretet és típust mindig a konkrét kapurendszer, illetve a gyártó előírásai alapján kell meghatározni.

A kábelezéshez kapcsolódó kiegészítők

Az elektromos kapunyitó vezérlése és a távirányító teszi lehetővé a kényelmes, egygombos nyitást és zárást. A vezérlőbe futó vezetékek továbbítják a motorhoz a parancsokat, míg a rádióvevő a távirányító jeleit közvetíti. A pontos bekötés itt is alapfeltétel a késlekedés nélküli működéshez.

A villogó lámpa 230V feszültséget igényel, ezért célszerű a vezérlődobozból kivezetni a megfelelő pillér tetejére. Egyes modellek beépített antennával készülnek, ilyenkor az antenna kábelét is figyelembe kell venni a csövezés kialakításánál. Ha külön antennát telepítünk, akkor a pillér közelében kell védőcsövet kiépíteni, amelynek bekötését a helyszíni szerelő végzi el.

Ár és karbantartás

A kapunyitó kábelezés bonyolultsága és az alkalmazott anyagok minősége nagyban befolyásolja a teljes rendszer árát. Bár a minőségi kivitelezés magasabb költséggel járhat, hosszú távon jelentős megtakarítást eredményez, mivel csökkenti a meghibásodás esélyét és a javítási kiadásokat.

A rendszeres karbantartás elengedhetetlen. A vezetékeket időszakonként ellenőrizni kell, mivel az időjárás, a mechanikai igénybevétel vagy az öregedés miatt sérülhetnek. Meghibásodás esetén mindig szakemberhez érdemes fordulni, hiszen a nem szakszerű javítás további károkat okozhat a motorban és a vezérlésben is.

Összegzés – miért elengedhetetlen a szakszerű kábelezés?

Legyen szó tolókapuról vagy kétszárnyú rendszerről, a precízen megtervezett és kivitelezett kapunyitó kábelezés biztosítja a hosszú élettartamot, a zavartalan működést és a biztonságot. A telepítés során a minőségi alapanyagok, a megfelelő földelés és a rendszeres karbantartás a záloga annak, hogy a kapumotor éveken át hibamentesen szolgáljon.
